Moderne Rechenzentren benötigen schnelle, zuverlässige und skalierbare Netzwerkverbindungen, um Cloud-Computing, Virtualisierung, Unternehmensanwendungen und die Verarbeitung großer Datenmengen zu unterstützen. Angesichts des stetig steigenden Datenverkehrs benötigen Netzwerkadministratoren effiziente Lösungen für das Glasfasermanagement, die die Installation vereinfachen, die Kabelorganisation verbessern und eine schnelle Datenübertragung ermöglichen. MPO/MTP-Patchfelder sind wichtige Komponenten moderner Glasfaserinfrastrukturen, da sie die Verwaltung mehrerer Glasfaserverbindungen auf kompaktem Raum erleichtern.
Diese Patchpanels kommen häufig in Rechenzentren zum Einsatz, die eine Glasfaserverbindung mit hoher Dichte für 40G-, 100G-, 400G- und andere Hochgeschwindigkeits-Netzwerkanwendungen benötigen – je nach Geräte- und Glasfaserkonfiguration. Sie tragen zur Vereinfachung der Verkabelung bei, ermöglichen übersichtliche Netzwerklayouts und erleichtern zukünftige Upgrades.
In diesem Artikel werden wir untersuchen, wie MPO/MTP-Patchfelder die Konnektivität in Rechenzentren verbessern, welche wesentlichen Vorteile sie bieten, welche typischen Anwendungsbereiche es gibt und welche Faktoren bei der Auswahl der richtigen Lösung zu berücksichtigen sind.

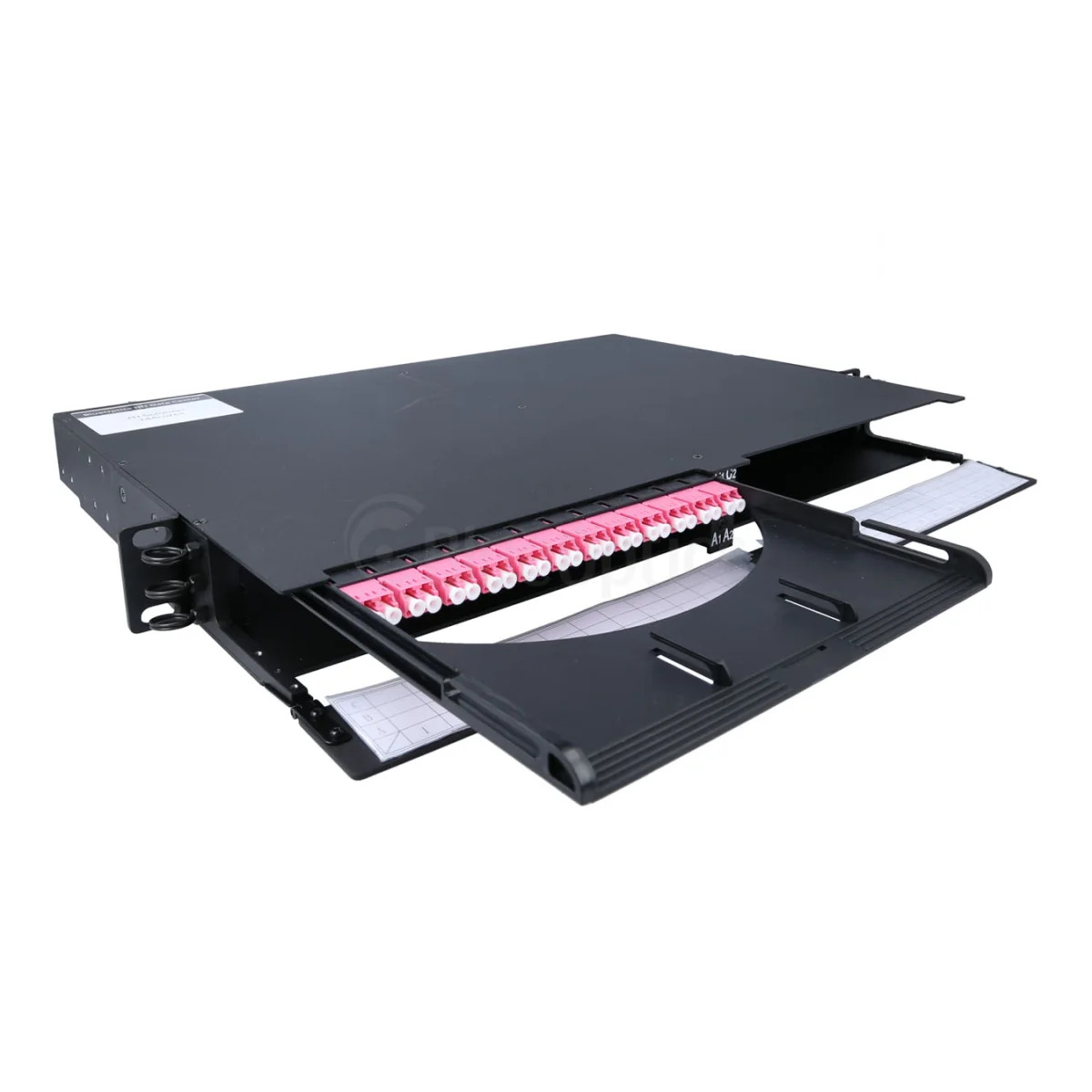

Was sind MPO/MTP-Patchfelder?
MPO/MTP-Patchfelder sind Glasfaser-Verteiler, die zur Organisation und Verwaltung von Glasfaserverbindungen mit hoher Dichte konzipiert sind. Sie nutzen Mehrfaser-Steckverbinder, um mehrere Glasfasern über eine einzige Steckerschnittstelle zu verbinden, was dazu beiträgt, Kabelüberladung zu reduzieren und die Glasfaserverlegung zu vereinfachen.
MPO steht für Multi-Fiber Push-On während MTP eine markengebundene, weiterentwickelte Version des MPO-Steckers ist, die von US Conec entwickelt wurde. Beide Steckertypen unterstützen Mehrfaserverbindungen, auch wenn sich ihre mechanischen Konstruktionen und Leistungsmerkmale unterscheiden können.
Ein MPO/MTP-Patchfeld enthält in der Regel Adapteranschlüsse, Faserkassetten oder modulare Verbindungskomponenten, die Mehrfaser-Stammkabel auf einzelne Glasfaserverbindungen oder andere unterstützte Konfigurationen verteilen.
Zu den üblichen Komponenten gehören:
- MPO/MTP-Adapter: Bieten Anschlussmöglichkeiten für kompatible Mehrfaser-Steckverbinder.
- Glasfaserkassetten: Wandeln Mehrfaser-Anschlüsse in einzelne LC- oder andere unterstützte Schnittstellen um.
- Sammelkabel: Führen mehrere Glasfasern zwischen Netzwerkverteilungspunkten.
- Patchkabel: Verbinden Patchfelder mit Switches, Servern, Transceivern und anderen Netzwerkgeräten.
- Zusammen bilden diese Komponenten ein strukturiertes Glasfaserverkabelungssystem, das ein effizientes Netzwerkmanagement ermöglicht.
Unterstützt Glasfaserverbindungen mit hoher Dichte
Einer der Hauptvorteile von MPO/MTP-Patchfeldern ist ihre Eignung für Glasfaserinstallationen mit hoher Dichte. Herkömmliche Ein-Faser-Verbindungen erfordern unter Umständen zahlreiche einzelne Stecker und Kabel, die in großen Rechenzentren beträchtlichen Platz im Rack beanspruchen können.
Die MPO/MTP-Technologie vereint mehrere Fasern in einem einzigen Stecker, wodurch Netzwerkadministratoren viele optische Verbindungen effizienter verwalten können.
Dieser Ansatz bietet mehrere Vorteile:
- Spart Platz im Rack: Konfigurationen mit hoher Dichte ermöglichen mehr Glasfaseranschlüsse auf begrenztem Raum.
- Reduziert Kabelsalat: Durch gebündelte Anschlüsse bleiben Racks und Schränke übersichtlich.
- Vereinfacht die Installation: Vorkonfektionierte Trunk-Kabel können den Aufwand für die individuelle Glasfaserkonfektionierung verringern.
- Unterstützt die Netzwerkerweiterung: Modulare Panels bieten eine praktische Grundlage für das Hinzufügen weiterer Anschlüsse, wenn die Infrastruktur wächst.
In Rechenzentren mit begrenztem Platzangebot und steigenden Bandbreitenanforderungen kann ein Glasfaserverwaltungssystem mit hoher Dichte sowohl die Effizienz bei der Installation als auch die langfristige Skalierbarkeit verbessern.
Vereinfacht die Kabelverwaltung
Eine schlechte Kabelorganisation kann die Wartung im Rechenzentrum erschweren. Verwickelte Glasfaserkabel, überfüllte Patchbereiche und unübersichtliche Verbindungswege können den Zeitaufwand für die Fehlersuche oder die Durchführung von Netzwerkänderungen erhöhen.
MPO/MTP-Patchfelder tragen zur Lösung dieser Probleme bei, indem sie strukturierte Anschlusspunkte für Glasfaserkabel bereitstellen. Anstatt jede Glasfaser einzeln im gesamten Rack anzuschließen, können Techniker die Hauptkabel über dafür vorgesehene Patchfelder organisieren und die Verbindungen dort verteilen, wo sie benötigt werden.
Ein effektives Kabelmanagement kann den Teams in Rechenzentren dabei helfen:
- Glasfaserverbindungen einfacher identifizieren und nachverfolgen.
- Für übersichtlichere Rack-Anordnungen sorgen.
- Das Risiko versehentlicher Kabelunterbrechungen verringern.
- Den Zugang zu Geräten während der Wartung verbessern.
- Netzwerkverbindungen einheitlicher dokumentieren.
Eine gut organisierte Glasfaserinfrastruktur ist besonders in großen Umgebungen von großem Wert, in denen möglicherweise Hunderte oder Tausende von Glasfaserverbindungen überwacht und gewartet werden müssen.
Unterstützt die Aufrüstung auf Hochgeschwindigkeitsnetzwerke
Rechenzentren rüsten ihre Infrastruktur kontinuierlich auf, um den wachsenden Datenverkehr durch Cloud-Dienste, Workloads im Bereich der künstlichen Intelligenz, Virtualisierung und Hochleistungsrechnen bewältigen zu können. MPO/MTP-Patchfelder können dabei helfen, Glasfaserverteilungssysteme auf diese Veränderungen vorzubereiten.
Mehrfaser-Verkabelungen werden häufig in Anwendungen mit paralleler Optik eingesetzt, darunter kompatible 40G- und 100G-Verbindungen sowie bestimmte 400G-Konfigurationen. Je nach Transceiver-Technologie, Glasfasertyp, Steckeranordnung und Gesamtkonzeption der Verkabelung können einige Implementierungen auch 800G-Konnektivität unterstützen.
Durch den Einsatz eines strukturierten Patchfeldsystems können Netzwerkadministratoren Glasfaserwege und Anschlusspunkte so planen, dass sie den aktuellen Anforderungen gerecht werden und gleichzeitig Spielraum für zukünftige Erweiterungen bieten.
Zu den wichtigen Aspekten gehören:
- Die erforderliche Datenrate und die optische Schnittstelle.
- Die Anzahl der vom Transceiver benötigten Fasern.
- Kompatibilität mit Singlemode- oder Multimode-Fasern.
- Steckertyp, Polarität und Faserzuordnung.
- Das optische Link-Budget und die unterstützte Übertragungsreichweite.
Die Auswahl kompatibler Komponenten von Anfang an kann den Bedarf an umfangreichen Änderungen an der Verkabelung bei zukünftigen Netzwerk-Upgrades verringern.
Verbessert die Effizienz bei der Installation
Herkömmliche Glasfaserinstallationen können eine umfangreiche individuelle Kabelverlegung, Konfektionierung und Prüfung erfordern. In Umgebungen mit hoher Dichte können diese Tätigkeiten zeitaufwendig sein und eine sorgfältige Koordination erfordern.
MPO/MTP-Patchfelder können die Bereitstellung vereinfachen, da sie vorkonfektionierte Mehrfaser-Trunkkabel und modulare Kassettensysteme unterstützen. Diese Lösungen ermöglichen es Technikern, mehrere Glasfaserverbindungen über weniger Installationspunkte herzustellen.
Zu den wichtigsten Vorteilen zählen:
- Schnellere Bereitstellung einer strukturierten Glasfaserverkabelung.
- Geringerer Aufwand für die Glasfaseranschlüsse vor Ort bei Verwendung vorkonfektionierter Lösungen.
- Einheitlichere Anschlusskonfigurationen.
- Einfachere Organisation der Netzwerkverteilungspunkte.
- Vereinfachte Planung von Erweiterungen des Rechenzentrums.
Die Effizienz der Installation hängt jedoch von einer ordnungsgemäßen Vorbereitung ab. Kabellängen, Steckertypen, Polarität, Glasfaserzuordnung und Kompatibilität der Verteilerfelder sollten vor der Installation überprüft werden, um Nacharbeiten zu vermeiden.
Erleichtert die Fehlerbehebung und Wartung
Eine zuverlässige Konnektivität ist für Rechenzentren unerlässlich, da Netzwerkunterbrechungen Auswirkungen auf Anwendungen, Speichersysteme und den Geschäftsbetrieb haben können. Ein strukturiertes Glasfaser-Verteilungssystem erleichtert die Überprüfung von Verbindungen und die Erkennung potenzieller Probleme.
MPO/MTP-Patchfelder bieten übersichtlich angeordnete Anschlusspunkte, die Technikern helfen, bei der Fehlerbehebung einzelne Abschnitte einer Glasfaserverbindung zu isolieren.
Zu den üblichen Wartungsarbeiten gehören:
- Überprüfung der Steckverbinder auf Verschmutzungen oder Beschädigungen.
- Reinigung der Faserendflächen mit geeigneten Werkzeugen.
- Prüfung des Einfügedämpfungsverlusts und anderer relevanter optischer Parameter.
- Überprüfung der Steckverbinderpolarität und der Faserzuordnung.
- Überprüfung von Patchkabeln und Hauptkabeln auf Verlegungsprobleme.
- Aktualisierung der Anschlussunterlagen nach Änderungen.
Eine ordnungsgemäße Überprüfung und Reinigung ist bei Mehrfasersteckern besonders wichtig, da bereits Verunreinigungen an einer einzigen Faserposition die Leistung eines einzelnen optischen Kanals beeinträchtigen können.
Regelmäßige Tests und eine genaue Dokumentation tragen dazu bei, eine stabile Verbindung aufrechtzuerhalten und vermeidbare Netzwerkstörungen zu reduzieren.
Unterstützt eine modulare und skalierbare Netzwerkarchitektur
Die Anforderungen an Rechenzentren ändern sich, wenn Unternehmen Server, Speichersysteme, Switches und neue Netzwerkdienste hinzufügen. Eine skalierbare Verkabelungsarchitektur hilft dabei, diese Änderungen zu bewältigen, ohne dass eine komplette Neugestaltung erforderlich ist.
MPO/MTP-Patchpanels unterstützen eine modulare Infrastruktur durch austauschbare Kassetten, übersichtliche Adapteranschlüsse und strukturierte Trunk-Verbindungen. Je nach Panel-Ausführung können Techniker Anschlüsse hinzufügen oder neu anordnen, wenn sich die Netzwerkanforderungen ändern.
Beispielsweise kann ein Rechenzentrum zunächst ein Glasfaserverteilungssystem für bestehende Server- und Switch-Verbindungen einsetzen. Bei einer Erweiterung der Umgebung können zusätzliche Kassetten, Trunk-Kabel oder kompatible Patch-Komponenten eingebunden werden, um weitere Verbindungen zu unterstützen.
Dieser modulare Ansatz kann Unternehmen dabei helfen:
- Planen Sie die Kapazität effektiver.
- Vereinfachen Sie Umzüge, Erweiterungen und Änderungen.
- Reduzieren Sie unnötige Kabelaustausche.
- Sorgen Sie für ein einheitliches Rack-Layout.
- Bereiten Sie sich auf Geräte mit höherer Dichte vor.
Die Skalierbarkeit hängt davon ab, dass ein Panel mit ausreichender Kapazität ausgewählt wird und sichergestellt wird, dass die vorhandene Glasfaserinfrastruktur die geplante Erweiterung unterstützt.
Verbessert die Organisation im Rack und die Raumnutzung
Rechenzentren beherbergen häufig zahlreiche Switches, Server, Speichergeräte und optische Verteilersysteme auf begrenzter Fläche. Eine effiziente Rack-Organisation ist daher für die Wartung und zukünftige Erweiterungen unerlässlich.
MPO/MTP-Patchfelder mit hoher Dichte bündeln Glasfaserverbindungen in strukturierten Gehäusen. Diese Anordnung kann den Platzbedarf für einzelne Anschlusspunkte reduzieren und den Zugang zu den Geräten verbessern.
Ein gut organisiertes Panel-Layout trägt zudem dazu bei, die Trunk-Verkabelung von den Patchkabeln der Geräte zu trennen, wodurch sich Kabelverläufe leichter nachvollziehen lassen und Wartungsarbeiten vereinfacht werden.
Berücksichtigen Sie bei der Planung von Rack-Layouts die Panel-Höhe, die Portdichte, den Kabelbiegeradius, die Anforderungen an die Luftzirkulation sowie den Zugang für die Reinigung und Prüfung der Steckverbinder. Installationen mit hoher Dichte sollten so zugänglich bleiben, dass Techniker die Verbindungen sicher überprüfen und warten können.
Unterstützt Anwendungen in mehreren Rechenzentren
MPO/MTP-Patchfelder können in verschiedenen Umgebungen eingesetzt werden, in denen eine optische Anbindung mit hoher Dichte erforderlich ist.
Zu den gängigen Anwendungsbereichen gehören:
- Unternehmensrechenzentren: Organisation von Glasfaserverbindungen zwischen Netzwerk-Switches und Verteilerbereichen.
- Cloud-Infrastruktur: Unterstützung einer skalierbaren Glasfaserverkabelung für wachsende Rechenumgebungen.
- Hochleistungsrechner: Verwaltung von Glasfaserverbindungen, die in kompatiblen Netzwerkarchitekturen mit hoher Bandbreite zum Einsatz kommen.
- Telekommunikationseinrichtungen: Strukturierung optischer Verteilungs- und Verbindungssysteme.
- Server- und Speichernetzwerke: Bereitstellung organisierter Glasfaserverbindungen zwischen kompatiblen Netzwerk- und Speichergeräten.
Die genaue Konfiguration hängt von der Anwendung, den Faserspezifikationen, der Transceiver-Schnittstelle und der erforderlichen Übertragungsreichweite ab.
Wie wählt man das richtige MPO/MTP-Patchfelder aus?
Die Wahl des richtigen Patchfelds ist entscheidend für eine zuverlässige Leistung und eine vereinfachte zukünftige Wartung. Bevor Sie sich für eine Lösung entscheiden, sollten Sie die Anforderungen der gesamten Glasfaserverbindung berücksichtigen und nicht nur das Patchfeld allein betrachten.
Berücksichtigen Sie folgende Faktoren:
- Fasertyp: Stellen Sie fest, ob für die Anwendung Singlemode- oder Multimode-Fasern erforderlich sind.
- Steckerkompatibilität: Überprüfen Sie den MPO/MTP-Steckertyp, die Pinbelegung und die Adapterkompatibilität.
- Anschlussdichte: Wählen Sie eine Verteilerschalttafel mit ausreichender Kapazität für aktuelle Anschlüsse und geplante Erweiterungen.
- Faserpolarität: Vergewissern Sie sich, dass die Trunk-Kabel, Kassetten und Transceiver eine kompatible Polarität und Faserbelegung aufweisen.
- Datenrate: Prüfen Sie die Kompatibilität mit den eingesetzten optischen Schnittstellen und Netzwerkgeschwindigkeiten.
- Einfügedämpfung: Überprüfen Sie das optische Verlustbudget und die Spezifikationen des gesamten Verbindungswegs.
- Kabelmanagement: Stellen Sie sicher, dass das Gehäuse eine geeignete Kabelführung, Kontrolle des Biegeradius und Wartungszugang bietet.
- Zukünftige Skalierbarkeit: Ziehen Sie modulare Designs in Betracht, die zusätzliche Anschlüsse ohne größere Änderungen an der Infrastruktur ermöglichen.
Die Zusammenarbeit mit einem geeigneten Anbieter von Glasfaserverbindungen kann dazu beitragen, die Auswahl der Komponenten zu vereinfachen und Kompatibilitätsprobleme bei der Installation zu verringern.
Die Auswahl der richtigen Glasfaser-Konnektivitätslösungen
Eine zuverlässige Glasfaserinfrastruktur erfordert kompatible optische Verbindungsprodukte und eine sorgfältige Netzwerkplanung. BlueOptics bietet optische Netzwerkprodukte und Verbindungslösungen für Rechenzentren, Unternehmensnetzwerke und andere professionelle IT-Umgebungen.
Bei der Planung einer MPO/MTP-Glasfaserinstallation sollten Netzwerkadministratoren die erforderlichen Steckverbinderkonfigurationen, Glasfaserspezifikationen, Kabelkonfektionen und Verteilungskomponenten prüfen, um sicherzustellen, dass jedes Bauteil mit den vorgesehenen Netzwerkgeräten kompatibel ist.
Eine gut geplante Verbindungslösung kann dazu beitragen, die Kabelorganisation zu verbessern, die Installation zu vereinfachen und die Infrastruktur auf zukünftige Bandbreitenanforderungen vorzubereiten.
Überprüfen Sie vor der Installation die Produktspezifikationen und die Kompatibilität aller Komponenten, einschließlich Transceiver, Hauptkabel, Patchkabel und Patchfelder. Dieser Ansatz trägt zum Aufbau eines zuverlässigen und wartungsfreundlichen Glasfasernetzwerks bei.
Fazit
MPO/MTP-Patchfelder spielen eine wichtige Rolle bei der modernen Anbindung von Rechenzentren, da sie Glasfaserverbindungen mit hoher Dichte unterstützen, das Kabelmanagement vereinfachen, die Installationseffizienz verbessern und eine skalierbare Netzwerkarchitektur ermöglichen. Außerdem erleichtern sie die Fehlerbehebung und helfen Unternehmen dabei, ihre Infrastruktur auf steigende Bandbreitenanforderungen vorzubereiten.
Von Unternehmensnetzwerken bis hin zu Cloud-Computing- und Hochleistungsrechnerumgebungen bieten diese Patchfelder eine strukturierte Möglichkeit, Mehrfaserverbindungen zu organisieren. Um eine zuverlässige Leistung zu erzielen, müssen jedoch Fasertyp, Steckerkompatibilität, Polarität, Einfügedämpfung und Netzwerkanforderungen sorgfältig berücksichtigt werden.
Durch die Auswahl geeigneter Komponenten und die Befolgung eines strukturierten Verkabelungskonzepts können Rechenzentrumsteams mit Lösungen von Anbietern wie BlueOptics eine besser organisierte, skalierbare und wartungsfreundliche Konnektivitätsinfrastruktur aufbauen.
Häufig gestellte Fragen (FAQs)
Was ist der Hauptzweck eines MPO/MTP-Patchfelds?
Es ordnet mehrere Glasfaserverbindungen, spart Platz und vereinfacht die Kabelverwaltung.
Was ist der Unterschied zwischen MPO- und MTP-Steckern?
MPO ist ein Standard für Mehrfaser-Steckverbinder, während MTP eine von US Conec entwickelte, verbesserte Markenversion ist.
Unterstützen MPO/MTP-Patchfelder 400G-Netzwerke?
Ja, sie unterstützen kompatible 400G-Konfigurationen, sofern Glasfasertyp, Steckverbinder und Transceiver übereinstimmen.
Wie vereinfachen MPO/MTP-Patchfelder die Wartung?
Sie erleichtern die Rückverfolgung, Überprüfung, Prüfung und Wartung von Glasfaserverbindungen.
Was sollte ich vor dem Kauf eines MPO/MTP-Patchfelder beachten?
Überprüfen Sie den Fasertyp, die Steckerkompatibilität, die Portdichte, die Polarität, die Einfügedämpfung und die Netzwerkanforderungen.
